делала полузапек, 110. 5минут. шея отвалилась и на переносице трещина--Что делать?
не паниковать!!!!
110 - это довольно высокая темп. и некоторые пластики при такой запекаются! что написано в инструкции? какая темп. запекания указана?
из-за чего могут быть трещины: 1.когда при лепке кусочки были плохо примазаны, 2. при лепке остался воздух и при запекании он "вырвался" наружу, поэтому надо внимательно разминать пластик и примазывать кусочки, 3. обжиг происходил при высокой темп. и пластик был на грани закипания или закипел, потому произошел разрыв, 4. термоудар (из духовки вытащили на воздух, произошел резкий перепад температур), 5. при лепке пластик сильно растянули (некоторые мастера рекомендуют не разглаживать запеканку, а отрезать все лишнее) и внутреннее напряжение пластика не выдержало и лопнуло при запекании.
что делать:
1. если трещина широкая и глубокая, можно попытаться замазать пластиком, все выравнить и потом запечь, но велика вероятность того, что трещина заново образуется, но будет тоньше и незаметнее, в любом случае ЛЮБАЯ ТРЕЩИНА ПОСЛЕ ЗАПЕКАНИЯ - СЛАБОЕ МЕСТО КУКЛЫ, КОТОРОЕ НУЖНО БЕРЕЧЬ!!! т.к. у тебя на переносице, то стоит бережно шкурить, т.к. может отвалиться нос
2. если деталь только вылезла из духовки и теплая, то можно промазать трещину супер-клеем и склеить (в теплом состоянии пластик твердый, но остается некая пластичность, как у твердой резины, но ее достаточно чтоб склеить трещину), обязательно тщательно убираем излишки клея, чтоб ни капелюшки не осталось, иначе шов будет виден и после пошкурки (клей очень плохо сошкуривается, а пластик вокруг клея сошкуривается в раз)
3. если трещина небольшая, а пластик остыл, то можно залить ее супер-клеем, удалить все излишки, под краской не будет заметно...
4. ну и самый грамотный, но неприятный способ - отрезать нос и приделать новый, который хорошо примазать (помним, если примазать плохо, то он может отвалиться) или переделать всю голову
ну и самая неприятная новость, наши российские пластики, даже при соблюдении темп., технологии обжига, не растягивании и т.п. имеют свойство "лопаться" - это нужно принять как данность, причем не всегда видна щель, где пластик лопнул
ну и всякие добавки для разбавления пластика могут послужить причиной разрыва (тут химики грамотно подскажут что добавлять)
Отредактировано Ладная штучка (2010-06-04 14:42:04)

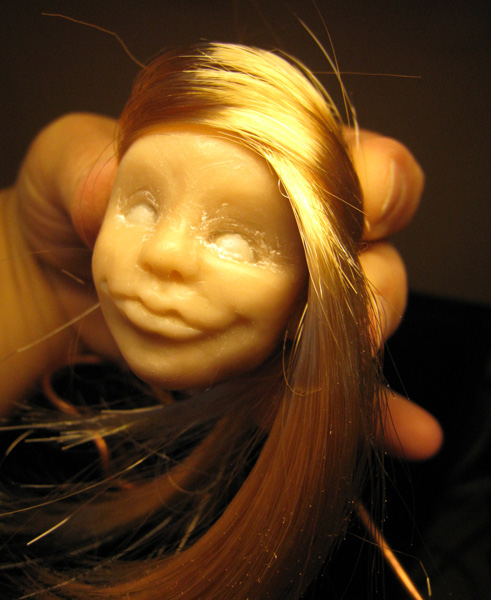

безумно красивая мордашка! Просто мечта
Как оно делается у запекаек? После полузапека или после окончательного запека? И как надо шкурить? Читала, что вроде под струей воды или нет?
Хотя она, наверное не хочет раскрывать свои секреты.
я себя люблю, но временами промываю под водой, чтоб видеть результат...
